Kako izbrati pravi zaslon element cedilo
Opredelitev in namen cedila
Cedila se običajno uporabljajo za zaščito cevovodov in opreme za predelavo nafte, nameščene za sevom. Oprema, zaščitena z našimi cedilo je na splošno dražji od skupnih stroškov namestitve cedilo. Tudi ta oprema je ključnega pomena za cevovod ali procesno delovanje.
Cedila uporabljajo perforirane in/ali žične mreže za napenjanje. Ti materiali so "dvodimenzionalni", kar pomeni, da nimajo zmogljivosti "Globina" ali "Dirt Holding". To pomeni, da ko se naplavin delec ujame v napenjanje medijev odpiranje je blokirana ali priključena. To ima za posledico zmanjšano razpoložljivo odpiranje za pretok. Velikost in izbira cedila sta ključnega pomena za zavarovanje časa cikla čiščenja, zahtev glede zadrževanja velikosti delcev in padca tlaka.
Uvod:
Eden od najpomembnejših vidikov zasnove pri nakupu cedila je določitev perforacije ali velikosti mrežnega očesa elementa napenja. Napenjanje element (pogosto
se imenuje zaslon za sevalnike WYE in košaro za cedilo košare) je mehanski filter, ki odstranjuje in zadrži delce, ki so preveliki, da bi šli skozi, vendar omogoča, da pretočni mediji (tekočina ali plin) neovirano prehajajo. Ta postopek je prikazan na sliki 1. S čiščenjem tekočih medijev element napenja pomaga zaščititi drago opremo na koncu proizvodne verige, kot so črpalke, števci, šobe za pršenje, kompresorji in turbine.
Cedilo je treba vedno namestiti pred črpalke in druge drage, na koncu proizvodne verige opreme, da bi zagotovili ustrezno zaščito in brez težav delovanje. To velja celo za "čiste linije" za zaščito pred lestvico in pomotoma uvedla postavke, kot so: orodja, tesnila, matice, ali sorniki.
Določanje velikosti odpiranja

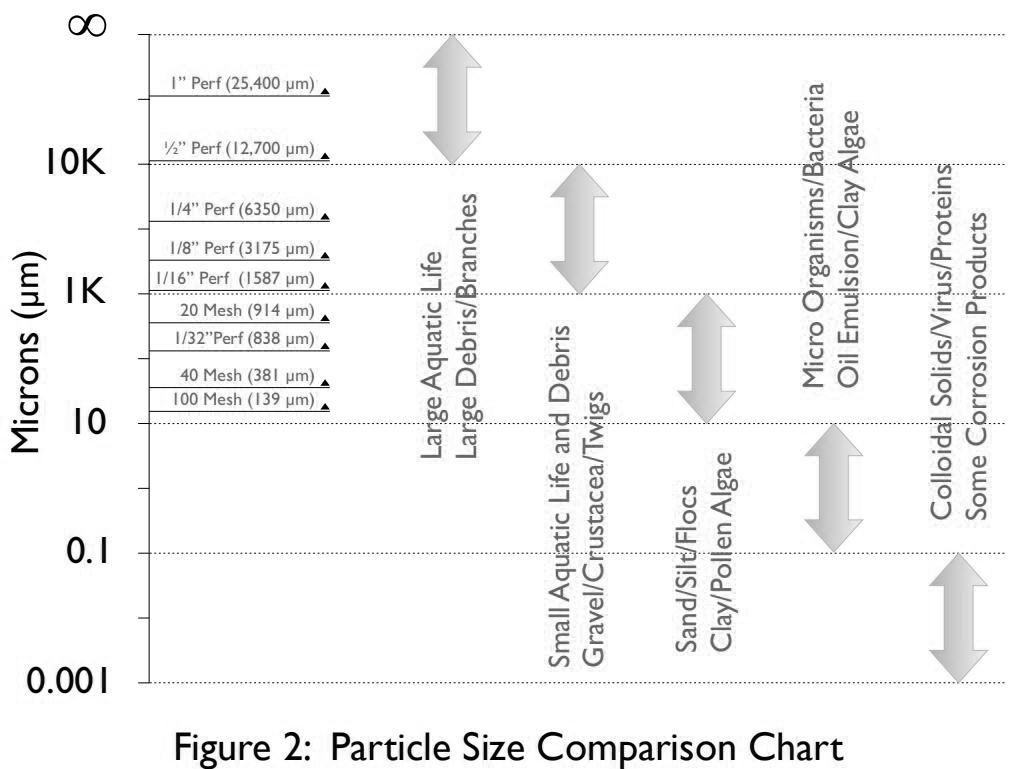

Na splošno morajo biti odprtine zaslona približno polovico premera največjega dovoljenega delca. Največji dovoljeni delec je opredeljen kot velikost delcev, ki lahko gredo skozi opremo v spodnjem toku, ne da bi povzročili škodo. Na primer, če je največji dovoljeni delec 1/16 palca, kot bi bila odprtina zaslona določena pri 1/32 palca. Poleg velikosti delcev je treba pri določanju ustrezne velikosti odpiranja upoštevati tudi količino odpadkov v pretočnem mediju. Napenjanje elementov se lahko uporablja samo za odstranjevanje netopnih plavajočih nečistoč. Najpogostejši obseg zadrževanja delcev je 1 palec do 40 mikronov (.0015 palca). Za primerjavo velikosti za različne skupne delce glej sliko 2.
Določanje velikosti odpiranja:
Pogosta napaka je, da določite odprtino zaslona, ki je majhna za aplikacijo. To lahko privede do prekomernega usposabljanja in se mu je treba izogibati iz naslednjih razlogov:
• Stroški vzdrževanja se znatno povečajo zaradi pretiranih zahtev po čiščenju.
• Padec tlaka se dramatično poveča.
• Napenjanje se lahko poškoduje in odpove.
Pri nekaterih aplikacijah, ki zahtevajo fino filtracijo, je priporočljivo, da se v postopnih korakih seva. To se doseže s postopnim dajanjem manjših elementov napenja v seriji.
Gradbeni material:
Ne glede na to, da se uporablja material ohišja cedila, je najpogostejši gradbeni material, ki se uporablja za napenjanje elementov, nerjavno jeklo. To je posledica inherentne odpornosti proti koroziji iz nerjavečega jekla zagotavlja. Kot tak je standardni gradbeni material za vse elemente napenjanja iz nerjavečega jekla tipa 304. Drugi materiali (316 SS, 316L in Monel) so na voljo na zahtevo.
Vrste zaslonov:
Na splošno so cedilo elementi na voljo v treh vrstah: perforirane, žične mreže, in ojačane žične mreže podložene.
Perforirane:

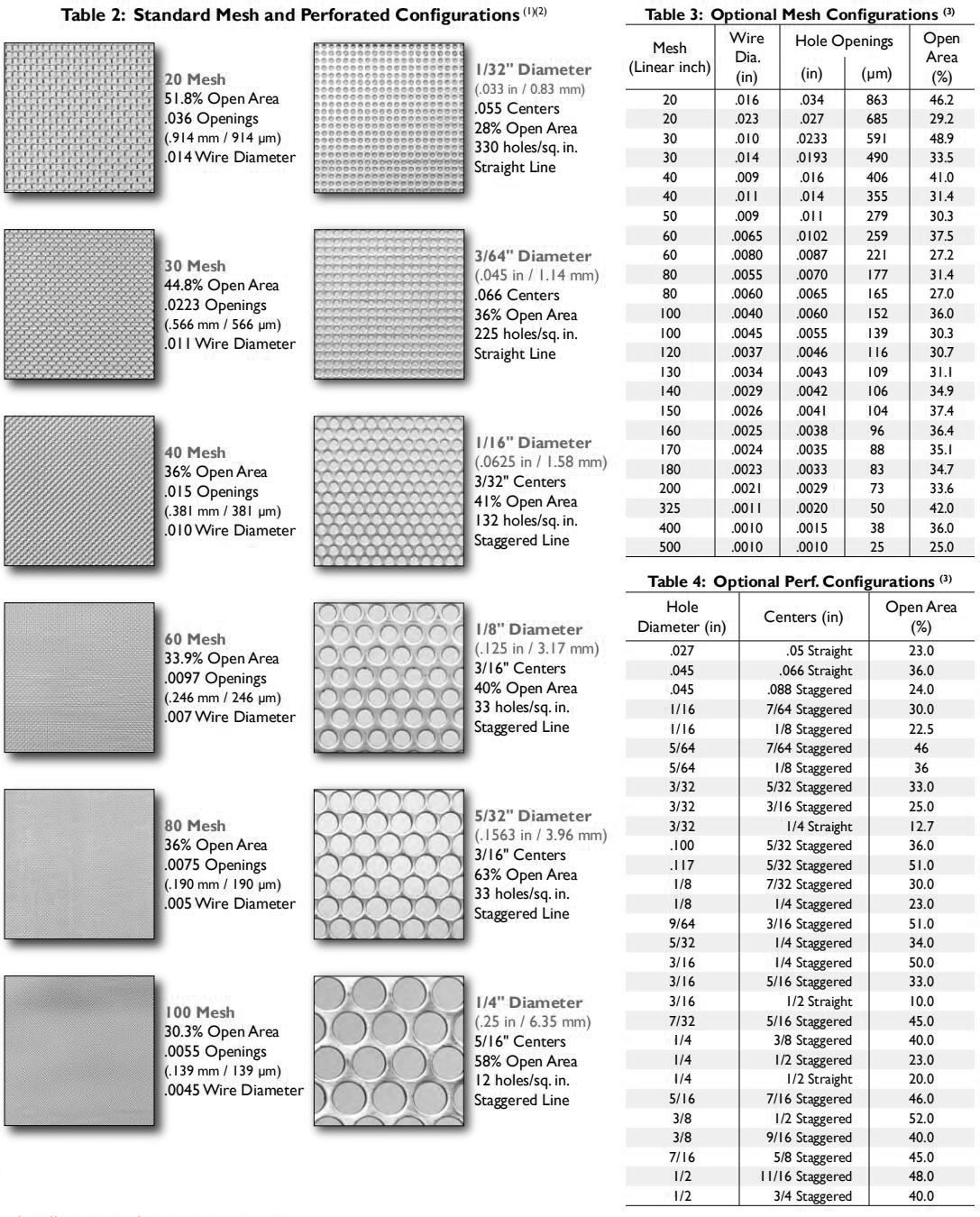

Ponujamo široko paleto perforacije velikosti. Da bi olajšali izbirni postopek, vam priporočimo standardno perforacijo, primerno za splošno storitev za vsako vrsto cedila. Standardna perforacija je bila določena tako, da zagotavlja najboljše ravnotežje razmerja odprtih površin (OAR), razporeditev lukenj in debeline merilnika, ki ima za posledico najmanj padca tlaka. Za standardna priporočila za velikost perforacije glejte specifikacijo vsakega cedila. Poleg tega tabela 4 predstavlja splošni vodnik za izbiro velikosti elementov za vodo, paro, olje, bencin in zrak.
60degC razporeditiOkrogla luknja ureditev
Žične mreže:
Za finejše napenjanje aplikacij, do 40 mikronov, žične mreže napenjanje elementi so na voljo. naša uporablja mono-filament, navaden kvadratni vezavi, ki kaže velike OAR in zelo nizko odpornost na pretok. Na zahtevo so na voljo tudi druge vrste tka, kot sta navadna nizozemska tkanje in twilled nizozemski tkanje. Kot pri perforiranih elementih napenjanja smo razvili standardne velikosti mrežnih očes, primerne za splošno storitev za vsako vrsto cedila. Nepodprti elementi napenjanja žične mreže so primerni samo za cedilo, ki so večji od 2 cm, izdelani iz 20 ali 30 mrežnih očes in delujejo v okviru uporabe pri nizkem tlaku (pod 200 psi). Za večje cedilo je treba uporabiti lepše velikosti mrežnih očes in višje tlačne aplikacije, ojačane zaslone z mrežnimi očesi.
Žične mreže podložene:
V večini primerov so žične mreže napenjanje elementi ojačani s težjim merilnikom, perforirane kovinske podpore za zagotavljanje dodatne podpore. Naš standard perforirane kovinske podpore je 5/32 palca, ki zagotavlja odlično podporo, ne da bi bistveno zmanjšala OAR.
Žična mreža z
Perforirana podpora
